Entendendo o sistema de um Cromatógrafo Gasoso (CG)

Entenda o que compõe um cromatógrafo gasoso, suas partes e funcionalidades

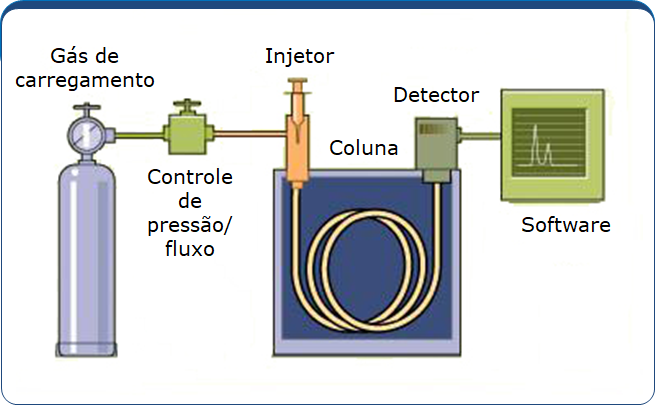

O sistema do cromatógrafo gasoso está esquematizado de forma simplificada conforme a figura abaixo:

Carregamento de gás – Sistema pneumático

Sistema Pneumático do Cromatógrafo Gasoso - CG Scion - Antigo Varian

O sistema pneumático é responsável pelo carregamento de gases para dentro do sistema do cromatógrafo gasoso (válvulas, colunas e detectores). Os gases têm sua vazão controlada, assim como sua pressão, antes da entrada no injetor.

Os componentes do sistema de carregamento de gases são:

  • Abastecimento de gás (cilindros, geradores, reguladores, tubulação);



Abastecimento de Gás do Cromatógrafo Gasoso - CG Scion - Antigo Varian
  • Filtros externos de limpeza de gás e filtros internos de purificação



Filtros externos do Cromatógrafo Gasoso - CG Scion - Antigo Varian
  • Controle de vazão e pressão manual e/ou eletrônico (EFC)
 Controle de vasão do Cromatógrafo Gasoso - CG Scion - Antigo Varian



Sistema de injeção

O propósito do sistema de injeção do CG é promover uma transferência eficiente da amostra na coluna cromatográfica.

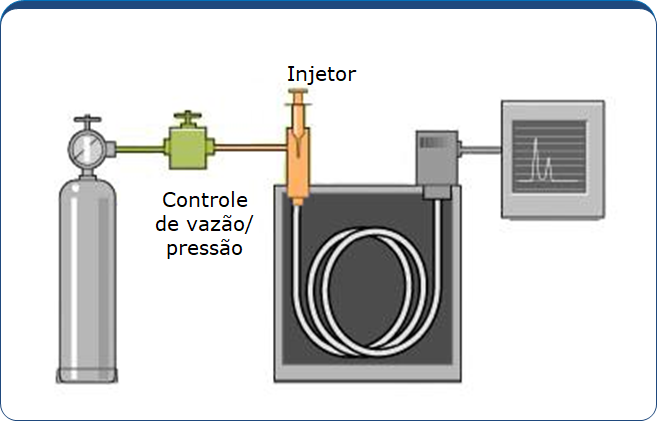

Sistema de injeção do Cromatógrafo Gasoso - CG Scion - Antigo Varian



Os componentes do sistema de injeção são:

  • Injetor manual ou eletrônico de pressão de gás / controle de fluxo
  • Sistema de aquecimento e resfriamento do injetor
  • Propriedades físicas e químicas do corpo do injetor
Componentes do injetor do Cromatógrafo Gasoso - CG Scion - Antigo Varian Componentes do sistema de injeção do Cromatógrafo Gasoso - CG Scion - Antigo Varian

Coluna Cromatográfica

O propósito da coluna cromatográfica no sistema de cromatografia gasosa é promover a separação eficiente de compostos de amostra e transferência para o detector.

Coluna Cromatográfica - Cromatógrafo Gasoso - CG Scion - Antigo Varian

Os componentes necessários para o sistema de coluna cromatográfica são:

  • Coluna Capilar ou Empacotada Específica
  • Fornecimento de gás de arraste
  • Sistema de forno de coluna para aquecimento/ resfriamento

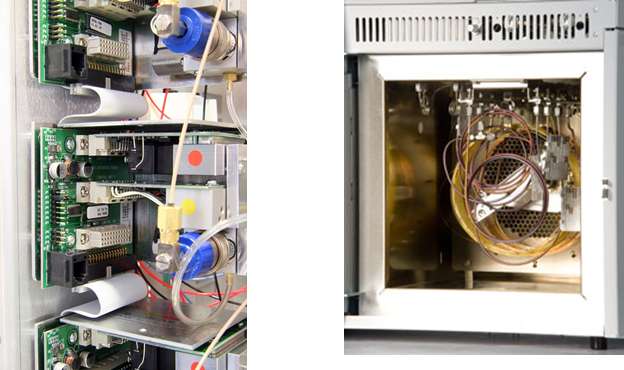

Componentes do Cromatógrafo Gasoso - CG Scion - Antigo Varian

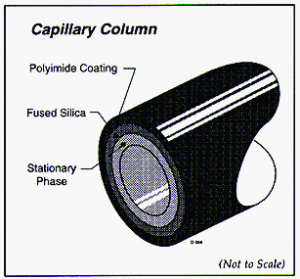

Coluna Cromatográfica do Cromatógrafo Gasoso - CG Scion - Antigo Varian

Características da coluna cromatográfica:

  • Comprimento e diâmetro da tubulação
  • Propriedades químicas e espessura do revestimento
  • Tipo de gás e velocidade de arraste
  • Temperatura da coluna





Sistema de detecção

O propósito do sistema de detecção é a detecção exata dos componentes da amostra e a saída de sinal para o software.

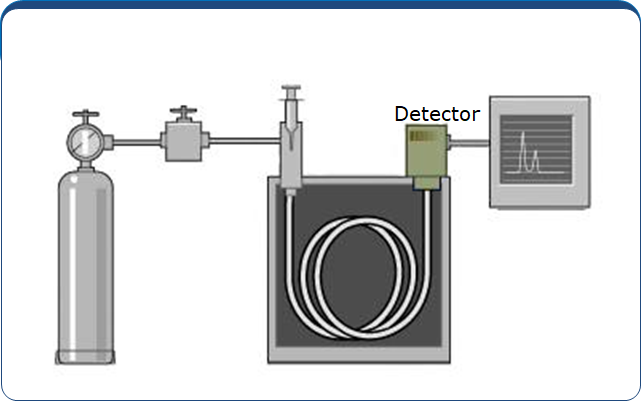

Sistema de Detecção - Cromatógrafo Gasoso - CG Scion - Antigo Varian

Os componentes do sistema de detecção são:

  • Aquecedor do detector
  • Fornecimento de gás ao detector (sistema de controle de fluxo)
  • Detector
  • Eletrômetro

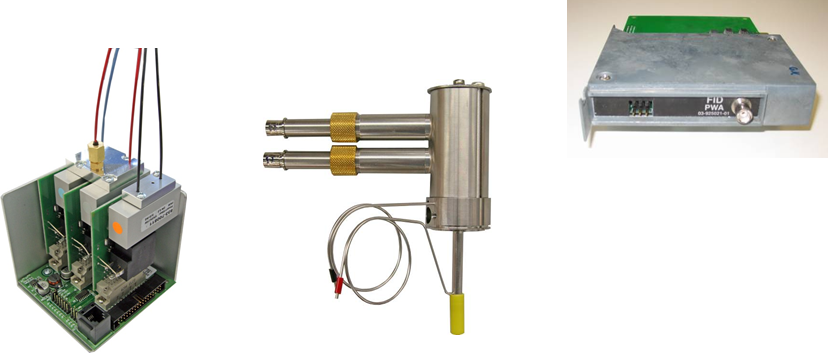

Componentes do sistema de detecção - Cromatógrafo Gasoso - CG Scion - Antigo Varian

Software

O propósito do software no sistema do cromatógrafo gasoso é:

  • Controle do Hardware do CG (comunicação/ sincronização)
  • Integrar o sinal do detector
  • Manipular os dados (identificação de picos, cálculos, calibrações)
  • Gerar relatórios de resultados

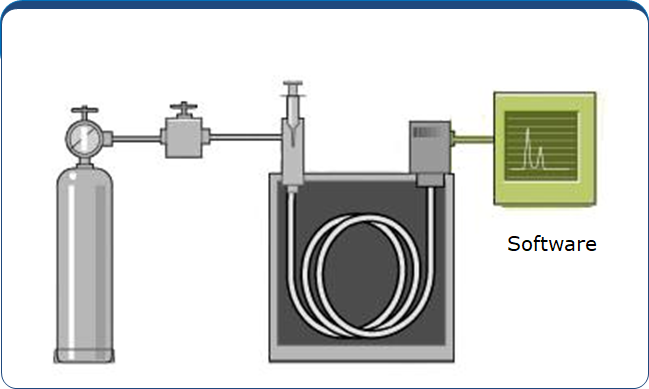

Software - Cromatógrafo Gasoso - CG Scion - Antigo Varian

Os componentes do sistema de tratamento de dados são:

  • Cabos
  • Interfaces de Analógico para Conversores Digitais
  • Computador e impressora
  • Software de aplicação

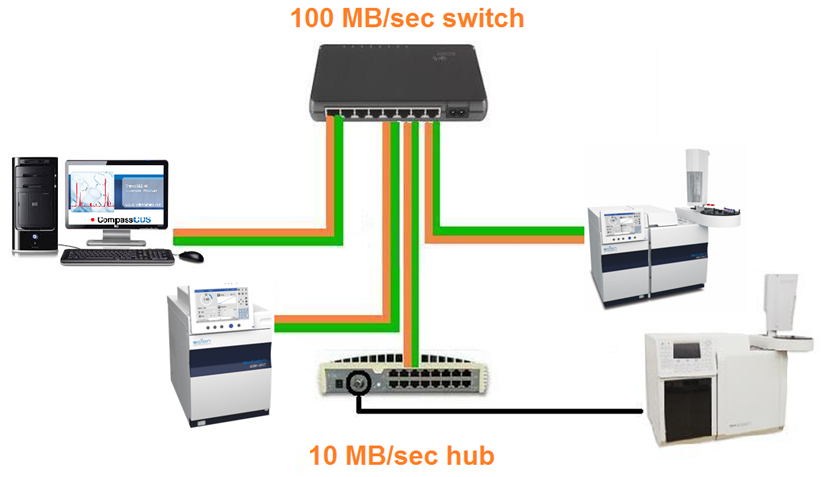

Sistema de tratamento de dados - Cromatógrafo Gasoso - CG Scion - Antigo Varian
